Как опрессовать провода: выбор гильз и наконечников

Надёжность электрической сети во многом определяется качеством соединений проводов. Опрессовка гильзами и наконечниками даёт прочный контакт с низким переходным сопротивлением, который не ослабевает со временем, в отличие от скруток. В этом руководстве специалисты «Электромир» объясняют, как выбрать гильзы и наконечники для опрессовки проводов по сечению и материалу и как правильно выполнить соединение.

Что такое опрессовка и зачем она нужна

Опрессовка — это соединение или оконцевание провода с помощью гильзы либо наконечника, которые обжимаются специальным инструментом. Металл гильзы плотно охватывает жилы, образуя прочный монолитный контакт. Такое соединение не греется, не окисляется и выдерживает вибрацию и токовые нагрузки лучше скрутки, которая со временем ослабевает и подгорает. Опрессовку применяют в щитах, распределительных коробках, при вводе кабеля и подключении оборудования — везде, где нужен долговечный и безопасный контакт.

Виды гильз и наконечников

Изделия для опрессовки различаются назначением и материалом, что определяет их совместимость с проводником.

Соединительные гильзы

Гильзы служат для соединения двух и более проводов встык. Их применяют при наращивании линий и монтаже в коробках, когда нужно надёжно объединить жилы без винтовых зажимов.

Кабельные наконечники

Наконечники оконцовывают провод для подключения к клемме, шине или аппарату. Кольцевые, вилочные и трубчатые наконечники обеспечивают удобное и надёжное присоединение к контактной площадке.

Медные и алюминиевые изделия

Для медных жил берут медные гильзы и наконечники, для алюминиевых — алюминиевые, а для перехода медь-алюминий существуют специальные медно-алюминиевые изделия, исключающие электрохимическую коррозию.

Как выбрать сечение и тип

Ключевой параметр при выборе — соответствие сечению провода.

Подбор по сечению провода

Гильзу или наконечник подбирают строго под сечение жилы, указанное в маркировке (например, 2,5; 4; 6; 10; 16 мм² и далее). Слишком большое изделие даст слабый обжим, слишком малое не наденется на жилу. Сечение изделия должно совпадать с сечением провода.

Подбор под материал и условия

Учитывайте материал жилы и условия эксплуатации: для влажных мест и уличного монтажа выбирайте изолированные или термоусаживаемые изделия, а для ответственных линий — луженые наконечники, устойчивые к окислению.

Инструмент и технология опрессовки

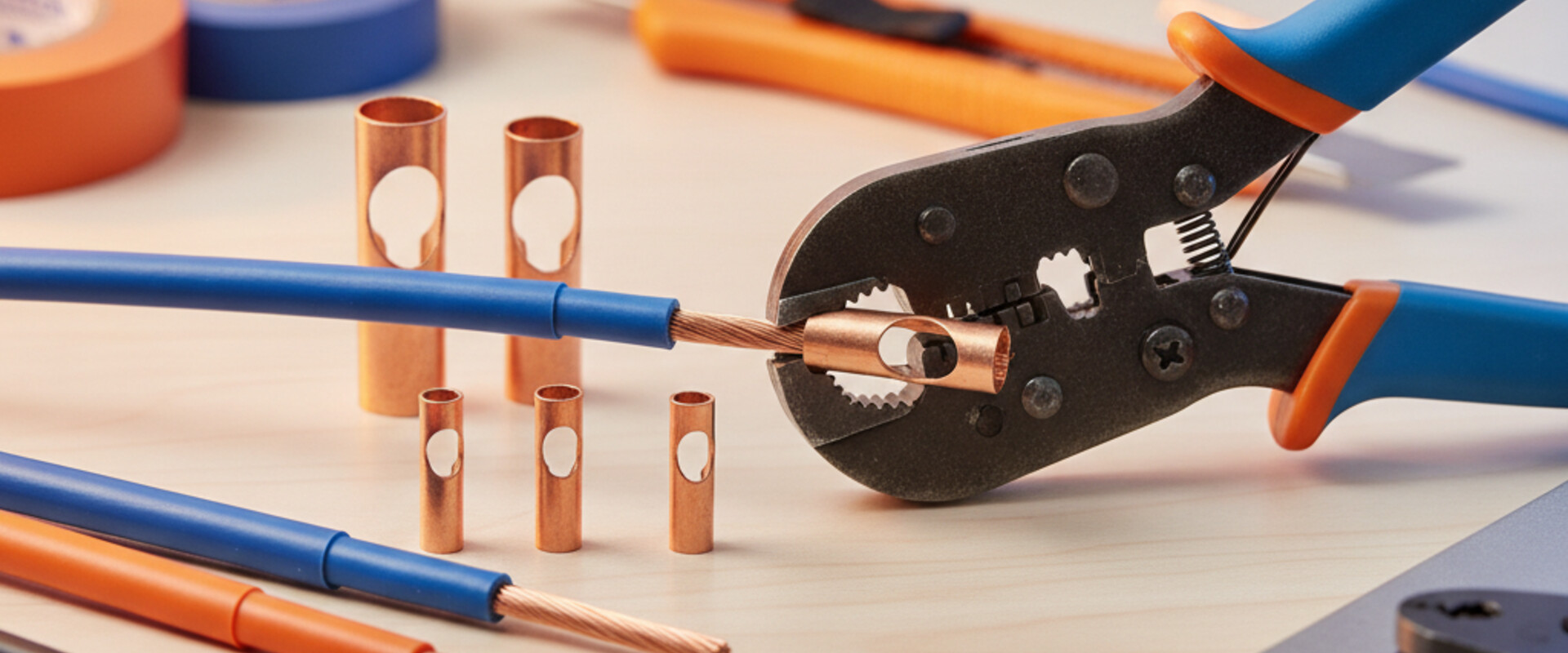

Для качественного контакта используют пресс-клещи или гидравлический инструмент с матрицей под нужное сечение — обжим пассатижами недопустим, он не создаёт нужного давления. Провод зачищают на длину гильзы, вставляют жилу до упора и обжимают в двух-трёх точках.

Купить гильзы и наконечники в Астане

В каталоге «Электромир» представлены соединительные гильзы для медных проводников, гильзы для алюминиевых проводников и наконечники-гильзы разных сечений. Консультанты «Электромир» помогут подобрать изделия под сечение и материал провода, а также нужный инструмент для опрессовки, с доставкой по Астане и всему Казахстану.

Часто задаваемые вопросы об опрессовке проводов

Чем опрессовка лучше скрутки?

Опрессовка даёт монолитный контакт с низким сопротивлением, который не греется и не ослабевает со временем, тогда как скрутка постепенно окисляется и подгорает.

Как подобрать гильзу по сечению?

Сечение гильзы должно совпадать с сечением жилы, указанным в маркировке провода. Слишком большая гильза даст слабый обжим, слишком малая не наденется.

Можно ли соединять медь и алюминий опрессовкой?

Да, для этого применяют специальные медно-алюминиевые гильзы, которые исключают прямой контакт разных металлов и электрохимическую коррозию.

Каким инструментом опрессовывать провода?

Пресс-клещами с матрицей под нужное сечение, а для больших сечений — гидравлическим прессом. Обжимать пассатижами нельзя: они не создают нужного давления.

Нужно ли изолировать место опрессовки?

Да, оголённое соединение изолируют термоусаживаемой трубкой или изолентой, а во влажных местах используют изолированные наконечники.

Сколько раз обжимать гильзу?

Гильзу обжимают в двух-трёх точках по длине, чтобы обеспечить равномерный и надёжный контакт по всей зоне соединения.
