Как подключить светодиодную ленту: блок питания, драйвер, контроллер

Светодиодная лента — простой способ сделать подсветку потолка, мебели, кухни или фасада. Но чтобы она работала ярко и долго, её нужно правильно подключить: подобрать блок питания, при необходимости контроллер и соблюсти полярность. В этом руководстве специалисты «Электромир» пошагово объясняют, как подключить светодиодную ленту и что для этого нужно.

Что нужно для подключения ленты

Для монтажа светодиодной ленты понадобится несколько компонентов, и их подбирают под тип ленты. Это сама лента нужного напряжения и цвета, блок питания (драйвер) достаточной мощности, а для многоцветной RGB-ленты — ещё и контроллер с пультом. Дополнительно используют коннекторы или паяльник для соединений и алюминиевый профиль для отвода тепла и аккуратного монтажа. Правильно подобранный комплект обеспечивает стабильную яркость без просадок и перегрева.

Как подобрать блок питания

Блок питания — ключевой элемент, от которого зависит надёжность подсветки.

Расчёт мощности

Умножьте мощность одного метра ленты на её длину и добавьте запас 20–30 %. Например, лента 14,4 Вт/м длиной 5 м даёт 72 Вт, значит нужен блок не менее 90 Вт. Запас исключает работу на пределе и перегрев. Мощность одного метра указана в характеристиках ленты и зависит от типа и плотности светодиодов. Блок питания без запаса будет постоянно работать на максимуме, сильнее греться и быстрее выйдет из строя, поэтому запас мощности напрямую влияет на срок службы всей подсветки.

Напряжение

Напряжение блока должно совпадать с напряжением ленты — 12 или 24 В. Лента на 24 В предпочтительнее для длинных участков: меньше потери и падение яркости.

Схема подключения

Порядок подключения зависит от того, одноцветная лента или RGB.

Одноцветная лента

Блок питания подключают к сети 220 В, а к его выходу — ленту, соблюдая полярность (плюс к плюсу, минус к минусу). Для включения в разрыв сети ставят выключатель или диммер. Соединения выполняют пайкой или специальными коннекторами-защёлками: пайка надёжнее для постоянного монтажа, коннекторы быстрее и удобнее. Резать ленту можно только по отмеченным линиям реза, иначе участок между контактами перестанет работать.

RGB-лента с контроллером

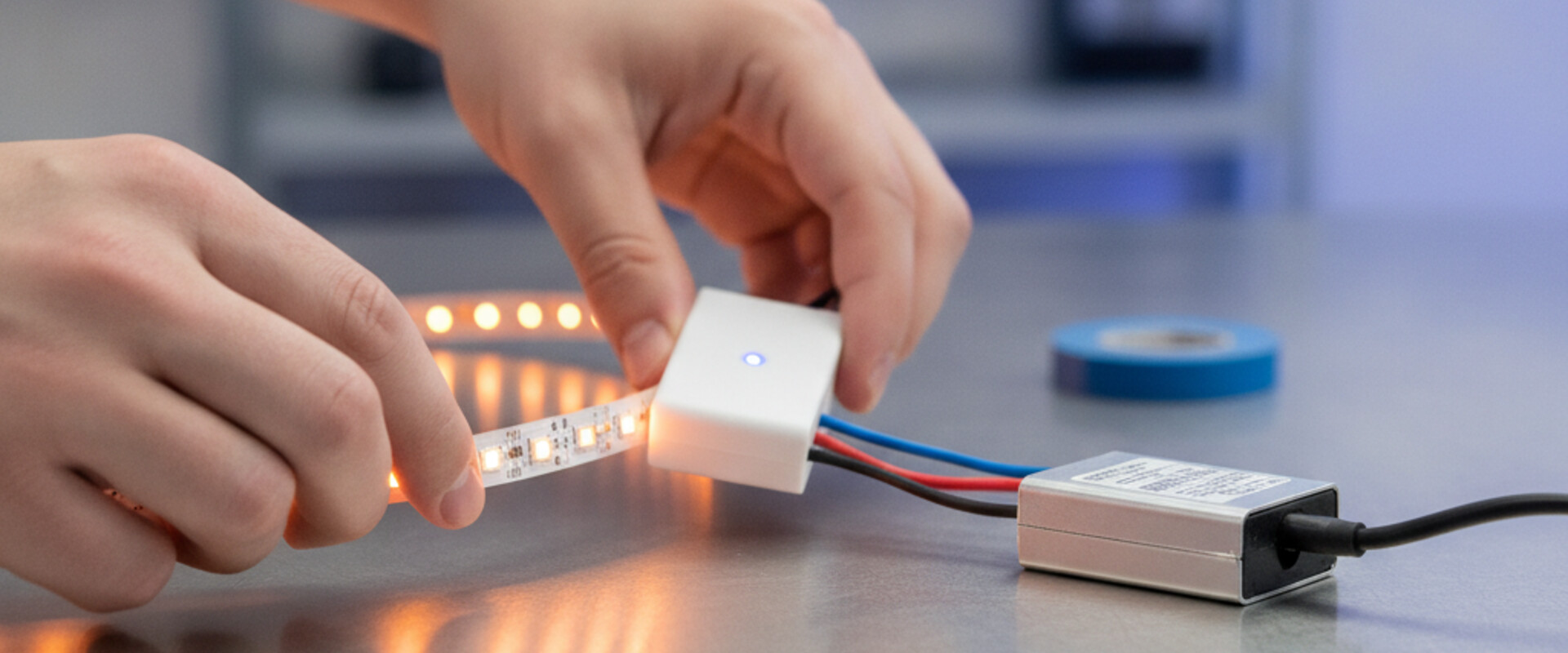

Между блоком питания и лентой включают контроллер: вход контроллера — к блоку, выход — к ленте по маркировке контактов. Контроллер управляет цветом и яркостью с пульта.

Таблица: что учесть при монтаже

Длинные участки подключают с двух сторон или через усилитель, а ленту монтируют в профиль, чтобы она не перегревалась и дольше служила.

Купить светодиодную ленту и комплектующие в Астане

В каталоге «Электромир» представлены светодиодные ленты, а также блоки питания и драйверы, контроллеры и профили к ним. Консультанты «Электромир» помогут подобрать ленту, рассчитать мощность блока питания и собрать комплект для подсветки, с доставкой по Астане и всему Казахстану.

Часто задаваемые вопросы о подключении ленты

Как рассчитать блок питания для ленты?

Умножьте мощность метра ленты на длину и добавьте запас 20–30 %. Для ленты 14,4 Вт/м на 5 м нужен блок не менее 90 Вт.

Можно ли подключить ленту напрямую к 220 В?

Ленту на 12 или 24 В — нет, нужен блок питания. Напрямую к сети подключают только специальные ленты на 220 В через выпрямитель.

Зачем нужен контроллер?

Контроллер нужен для RGB-ленты: он управляет цветом и яркостью. Для одноцветной ленты достаточно блока питания и выключателя.

Какой длины можно подключать ленту одним отрезком?

Обычно до 5 м для 12 В, иначе дальний конец светит тусклее. Длинные участки подключают с двух сторон или через усилитель.

Почему лента светит тусклее на конце?

Из-за падения напряжения на длинном отрезке. Решение — лента на 24 В, подключение с двух сторон или усилитель сигнала.

Нужен ли профиль для ленты?

Желательно: алюминиевый профиль отводит тепло, защищает ленту и обеспечивает аккуратный монтаж с рассеивателем.
