Как собрать электрощит для квартиры: схема и комплектующие
Как собрать электрощит для квартиры: из чего состоит, как составить схему, разделить на группы и что купить — чек-лист комплектующих.

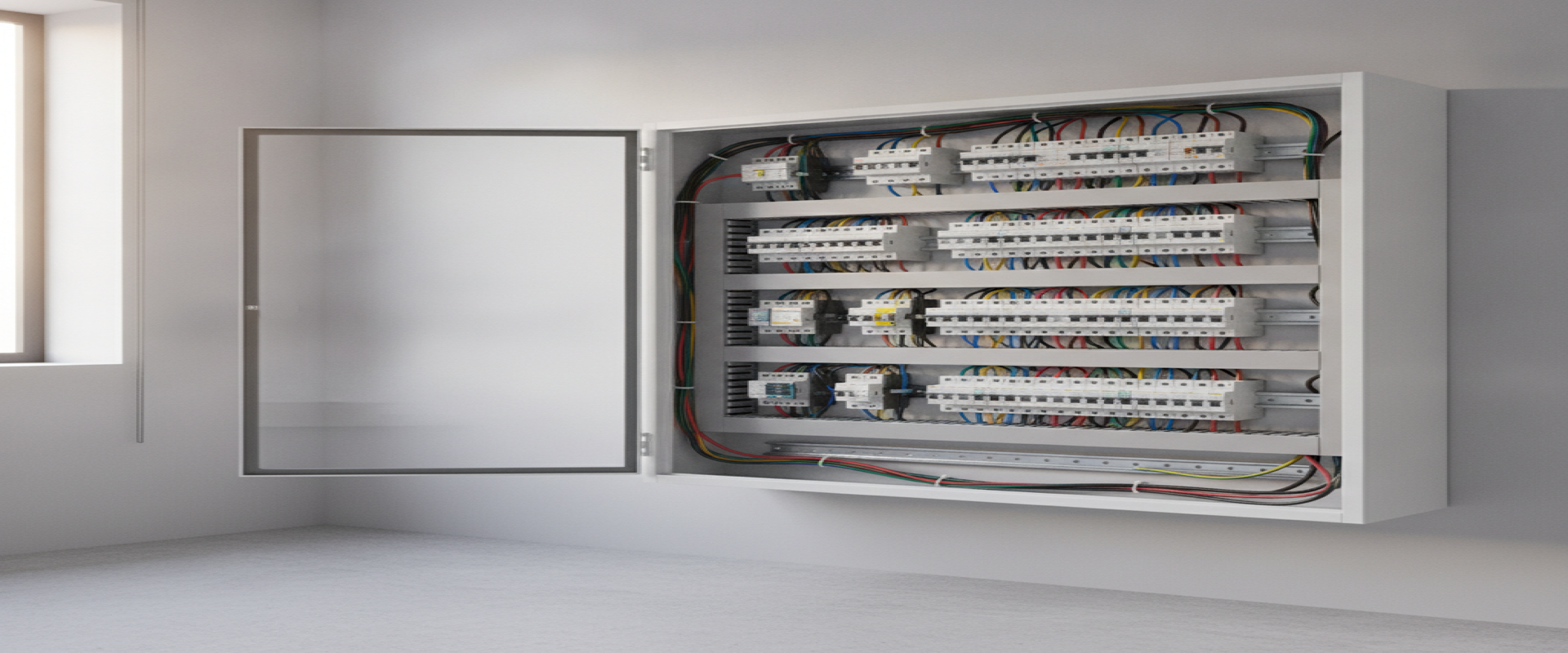

Электрощит — «сердце» квартирной электрики: от его правильной сборки зависит безопасность всей проводки. Грамотно собранный щит защищает от пожара, поражения током и перегрузок, а также упрощает обслуживание и поиск неисправностей. Аккуратная разводка и запас по модулям позволяют легко добавлять новые линии в будущем без переделки. В этом руководстве специалисты «Электромир» разбирают, из чего состоит электрощит, как составить схему и что купить для сборки в квартире или доме.
Из чего состоит электрощит
Щит — это корпус (бокс) с DIN-рейкой, на которую монтируются модульные аппараты защиты и коммутации. Базовый набор для квартиры включает вводной автомат или рубильник, счётчик (при необходимости), УЗО или дифавтоматы, групповые автоматы на каждую линию, а также нулевые и заземляющие шины для разводки проводов.
Основные компоненты щита
Разберём ключевые элементы, без которых щит не соберётся.
Вводной автомат и счётчик
Вводной автомат отключает всю квартиру и защищает вводной кабель; его номинал согласуют с выделенной мощностью. Счётчик учитывает потребление и часто устанавливается энергоснабжающей организацией.
УЗО и дифавтоматы
УЗО защищает людей от поражения током при утечке, дифавтомат совмещает функции УЗО и автомата. Для влажных зон (ванная, кухня, стиральная машина) применяют устройства на 10–30 мА.
Групповые автоматы
Каждую линию — освещение, розетки комнат, кухню, мощные приборы — защищают отдельным автоматом. Это позволяет отключать одну группу, не обесточивая всю квартиру, и точно локализовать неисправность.
Как составить схему щита
Схема — это план, который определяет число линий и аппаратов.
Разделение на группы
Нагрузку делят на группы: освещение, розетки по комнатам, кухня, санузел, мощные потребители (плита, бойлер, кондиционер). Каждая группа получает свой кабель нужного сечения и свой автомат.
Расчёт числа модулей и корпуса
Считают количество модулей (автоматы, УЗО, дифавтоматы занимают 1–4 места) и выбирают бокс с запасом 20–30 % на будущее расширение. Боксы бывают встраиваемые и навесные, на 12, 24, 36 и более модулей.
Что купить для сборки щита: чек-лист
| Компонент | Назначение |
|---|---|
| Бокс с DIN-рейкой | Корпус щита |
| Вводной автомат / рубильник | Общее отключение и защита ввода |
| УЗО / дифавтоматы | Защита от утечки тока |
| Групповые автоматы | Защита отдельных линий |
| Нулевая и PE шины | Разводка нуля и заземления |
| Гребёнка, провод ПуГВ, маркировка | Соединения и подписи |
Частые ошибки при сборке щита
Нельзя экономить на количестве групп и защищать всю квартиру одним автоматом. Не занижайте сечение внутренней разводки щита и не забывайте про заземляющую шину. Все соединения должны быть затянуты и подписаны, а бокс — с запасом по модулям. Сборку и подключение к сети лучше доверить квалифицированному электрику.
Купить комплектующие для электрощита в Астане
В каталоге «Электромир» есть щиты и шкафы, модульные автоматы, УЗО и дифавтоматы, шины и вся сопутствующая фурнитура. Консультанты помогут рассчитать комплект под вашу схему и оформят доставку по Астане и всему Казахстану.
Часто задаваемые вопросы о сборке электрощита
Сколько групп должно быть в квартирном щите?
Обычно от 4–6 групп: отдельно освещение, розетки по комнатам, кухня, санузел и мощные приборы. Чем больше групп, тем удобнее эксплуатация.
Нужно ли УЗО в квартирном щите?
Да, УЗО или дифавтоматы обязательны для защиты людей от поражения током, особенно на линиях влажных помещений и стиральной машины (10–30 мА).
Какой бокс выбрать для квартиры?
Выбирают бокс по числу модулей с запасом 20–30 %: для небольшой квартиры — на 12–24 модуля, для дома — на 36 и более.
Можно ли собрать щит самому?
Составить схему и подобрать комплектующие можно самостоятельно, но подключение щита к питающей сети должен выполнять квалифицированный электрик по нормам ПУЭ.
Чем отличается вводной автомат от рубильника?
Рубильник (выключатель нагрузки) только разрывает цепь для обслуживания, а вводной автомат ещё и защищает вводной кабель от перегрузки и КЗ.
Нужна ли заземляющая шина в щите?
Да, шина PE обязательна: к ней собираются защитные проводники всех линий, что обеспечивает электробезопасность и работу УЗО.
