Как выбрать автоматический выключатель: номинал и характеристика B, C, D
Как выбрать автоматический выключатель по номиналу и характеристике B, C, D: согласование с сечением кабеля, таблица и советы электриков.
Автоматический выключатель — главный защитник проводки от короткого замыкания и перегрузки. Ошибка в выборе номинала или характеристики приводит к тому, что автомат либо не защищает кабель, либо постоянно ложно отключается. В этом руководстве специалисты «Электромир» объясняют, как выбрать автоматический выключатель по номиналу и характеристике (B, C, D), чтобы защита работала правильно.
Что защищает автоматический выключатель

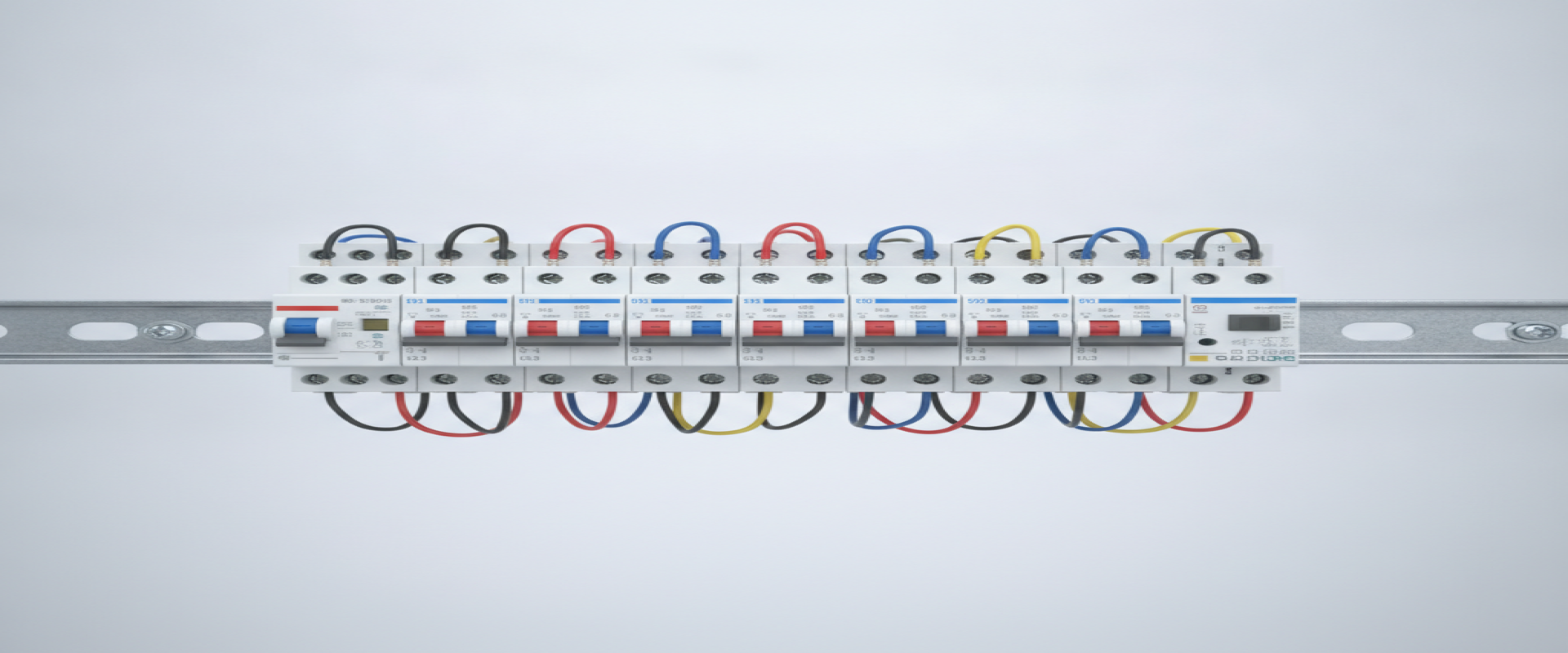

Модульный автомат отключает линию при двух видах аварий: перегрузке (когда ток превышает номинал длительно) и коротком замыкании (мгновенный сверхток). Важно понимать: автомат защищает не приборы, а именно кабель от перегрева и возгорания. Поэтому его номинал подбирают под сечение провода, а не под мощность нагрузки «с запасом».
Как выбрать номинал автоматического выключателя
Номинальный ток автомата должен быть меньше допустимого тока кабеля, но больше рабочего тока нагрузки.
Согласование с сечением кабеля
Номинал автомата подбирают так, чтобы он сработал раньше, чем перегреется провод. Для меди 1,5 мм² ставят автомат 10 А, для 2,5 мм² — 16 А, для 4 мм² — 25 А, для 6 мм² — 32 А. Ставить автомат большего номинала на тонкий кабель опасно.
Расчёт по току нагрузки
Рабочий ток считают по мощности: для линии 3,5 кВт при 220 В ток около 16 А — подойдёт автомат 16 А и кабель 2,5 мм². Розеточные группы обычно защищают автоматом 16 А, освещение — 10 А, мощные потребители (плита) — 25–32 А.
Характеристики B, C, D: в чём разница
Буква перед номиналом (например, C16) — это время-токовая характеристика, определяющая, при каком кратном токе автомат срабатывает мгновенно.
| Характеристика | Ток мгновенного срабатывания | Где применять |
|---|---|---|
| B | 3–5 × номинал | Освещение, розетки, длинные линии |
| C | 5–10 × номинал | Квартиры, дома (универсальный) |
| D | 10–20 × номинал | Двигатели, станки, мощная техника с пусковыми токами |
Когда выбирать B, C или D
Характеристика C — универсальная для квартир и домов, её ставят по умолчанию. B выбирают для линий освещения и длинных кабелей, где важна повышенная чувствительность. D нужна для оборудования с большими пусковыми токами — двигателей, компрессоров, сварочных аппаратов.
Отключающая способность и число полюсов
Кроме номинала и характеристики учитывают ещё два параметра.
Отключающая способность (кА)
Это максимальный ток КЗ, который автомат отключит без разрушения: 4,5 кА достаточно для квартир, 6 кА — для домов и вводов, 10 кА — для промышленных объектов ближе к трансформатору.
Число полюсов
Однополюсные (1P) автоматы ставят на однофазные линии, двухполюсные (2P) — на ввод однофазной сети, трёх- и четырёхполюсные (3P, 4P) — на трёхфазные цепи.
Купить автоматический выключатель в Астане
В каталоге «Электромир» представлены модульные автоматические выключатели с характеристиками B, C, D на 6–63 А, а также УЗО и дифавтоматы для полной защиты щита. Консультанты помогут подобрать номинал под сечение кабеля и оформят доставку по Астане и всему Казахстану.
Часто задаваемые вопросы об автоматических выключателях
Как выбрать номинал автомата?
Номинал подбирают под сечение кабеля: для меди 1,5 мм² — 10 А, 2,5 мм² — 16 А, 4 мм² — 25 А, 6 мм² — 32 А. Он должен быть меньше допустимого тока провода.
Что означает C16 на автомате?
C — время-токовая характеристика (мгновенное срабатывание при 5–10-кратном токе), 16 — номинальный ток в амперах. C16 — самый распространённый автомат для розеточных групп.
Чем отличается характеристика B от C?
B срабатывает при 3–5-кратном токе (чувствительнее), C — при 5–10-кратном. B ставят на освещение и длинные линии, C — универсальный выбор для квартир и домов.
Какой автомат ставить на розетки?
Для розеточных групп с кабелем 2,5 мм² обычно ставят автомат C16, для освещения с кабелем 1,5 мм² — C10 или B10.
Что такое отключающая способность автомата?
Это максимальный ток короткого замыкания, который автомат отключит без разрушения: 4,5 кА — для квартир, 6 кА — для домов и вводов, 10 кА — для промышленности.
Нужен ли автомат, если стоит УЗО?
Да. УЗО защищает от утечки тока, но не от перегрузки и КЗ — эти функции выполняет автомат. Их ставят в паре или используют дифавтомат.
