Маркировка проводов и кабелей: расшифровка обозначений и цветов

Маркировка проводов и кабелей — это буквы и цифры на изоляции, которые расшифровывают материал, изоляцию, число и сечение жил. Умение читать маркировку помогает выбрать правильный кабель и не ошибиться при монтаже. В этом руководстве специалисты «Электромир» простыми словами объясняют, как расшифровать обозначения кабелей и что означают цвета проводов по ПУЭ.

Зачем нужна маркировка проводов

Маркировка позволяет с первого взгляда понять характеристики кабеля: из какого металла сделаны жилы, какая у них изоляция, сколько жил и какое у них сечение. Это защищает от ошибок при выборе и монтаже — например, от установки алюминиевого провода там, где нужен медный, или недостаточного сечения под нагрузку. Цветовая маркировка жил, в свою очередь, помогает быстро и безопасно различать фазу, ноль и заземление при подключении.

Расшифровка буквенной маркировки

Буквы в марке кабеля идут в определённом порядке и означают материал и конструкцию.

Материал жилы

Если марка начинается с буквы А — жила алюминиевая (например, АВВГ). Без буквы А в начале — жила медная (ВВГ). Это первое, на что смотрят при выборе кабеля.

Материал изоляции и оболочки

Буква В обозначает изоляцию или оболочку из ПВХ-пластиката, П — полиэтилен, Р — резину, нг — негорючее исполнение, LS — с низким дымовыделением. Например, ВВГнг-LS — медный кабель в ПВХ, негорючий, с низким дымовыделением. Порядок букв в марке не случаен: сначала указывают материал жилы, затем материал изоляции жил, потом материал оболочки. Дополнительные буквы после дефиса уточняют пожарные свойства — это важно для проводки в жилых и общественных зданиях, где к пожарной безопасности предъявляют повышенные требования.

Число и сечение жил

После букв указывают число жил и сечение: запись 3х2,5 означает три жилы сечением 2,5 мм² каждая. Это ключевой параметр для расчёта нагрузки.

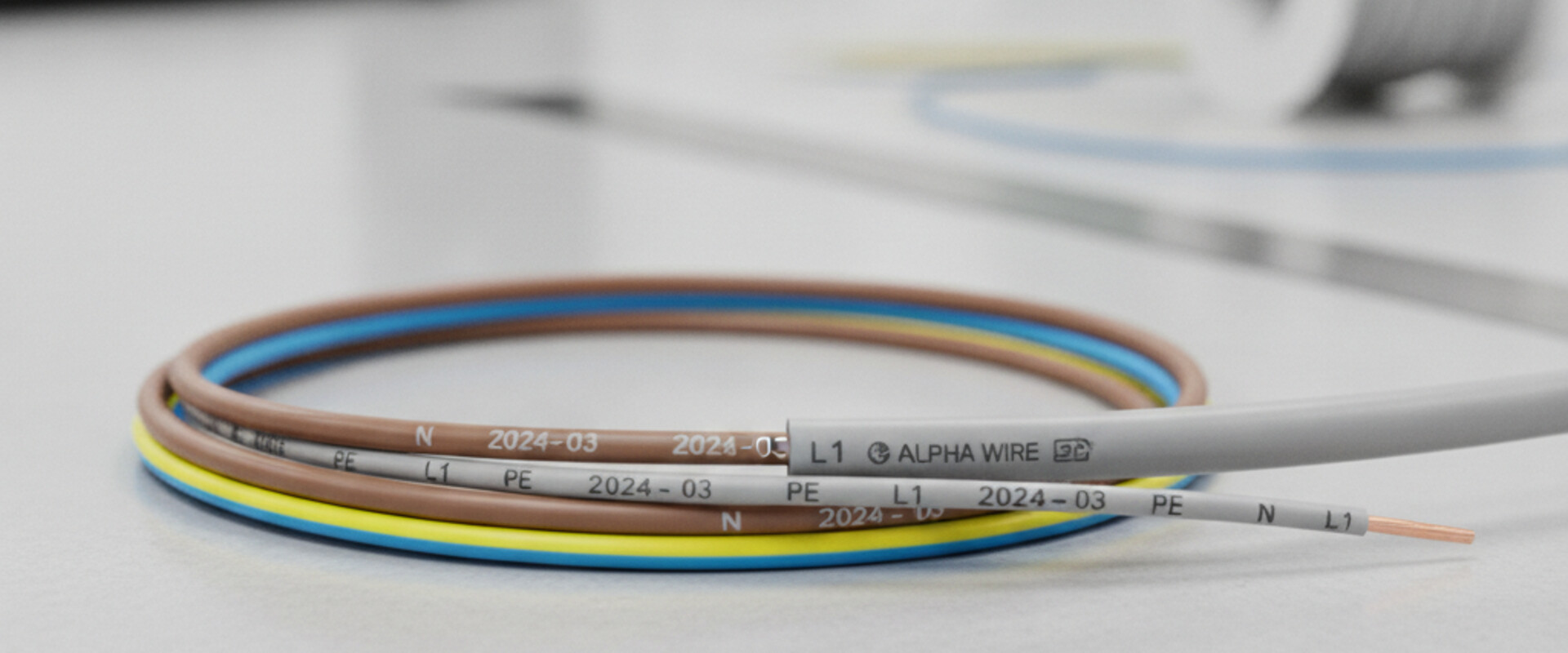

Цвета проводов по ПУЭ

По правилам заземляющий проводник всегда жёлто-зелёный, нулевой — голубой, а фазный — любого другого цвета, чаще коричневого или чёрного. Соблюдение цветовой маркировки обязательно для безопасного и понятного монтажа.

Популярные марки кабелей

Несколько распространённых марок и их расшифровка помогут ориентироваться при выборе.

ВВГ и АВВГ

ВВГ — медный силовой кабель в ПВХ-изоляции и оболочке, самый массовый для проводки. АВВГ — то же самое, но с алюминиевой жилой, для вводов и линий большого сечения.

ПВС и ШВВП

ПВС — гибкий медный провод для удлинителей и подключения бытовой техники. ШВВП — плоский шнур для лёгких бытовых приборов и освещения. Гибкие провода имеют многопроволочную жилу, поэтому легко гнутся и удобны там, где кабель часто перемещают. Для стационарной скрытой проводки, наоборот, берут жёсткие кабели с однопроволочной жилой — они лучше держатся в клеммах и рассчитаны на длительную неподвижную укладку в стенах.

Купить кабель и провод в Астане

В каталоге «Электромир» можно купить силовой кабель и установочный провод нужных марок, сечений и цветов. Консультанты «Электромир» помогут расшифровать маркировку, подобрать кабель под нагрузку и условия монтажа, с доставкой по Астане и всему Казахстану.

Часто задаваемые вопросы о маркировке проводов

Как понять, медный кабель или алюминиевый?

Если марка начинается с буквы А (например, АВВГ) — жила алюминиевая. Без буквы А в начале (ВВГ) — жила медная.

Какого цвета провод заземления?

Заземляющий проводник (PE) по ПУЭ всегда жёлто-зелёного цвета. Его нельзя использовать под другие цепи.

Какого цвета ноль и фаза?

Ноль (нейтраль) — голубой (синий), фаза — коричневый, чёрный или серый. Такая маркировка обязательна для безопасного монтажа.

Что означает 3х2,5 в маркировке?

Это три жилы сечением по 2,5 мм² каждая. Первое число — количество жил, второе — сечение одной жилы в мм².

Что значит нг-LS в марке кабеля?

нг — негорючее исполнение (не распространяет горение), LS — низкое дымовыделение. Такой кабель безопаснее в помещениях с людьми.

Чем ВВГ отличается от ПВС?

ВВГ — жёсткий силовой кабель для стационарной проводки, ПВС — гибкий провод для удлинителей и подключения подвижной бытовой техники.
