Реле напряжения: как защитить технику от скачков

Скачки и просадки напряжения в сети выводят из строя холодильники, котлы и электронику. Реле контроля напряжения мгновенно отключает технику при выходе напряжения за безопасные пределы и включает её обратно, когда сеть восстановится. В этом руководстве специалисты «Электромир» объясняют, как выбрать реле напряжения по току, порогам срабатывания и способу установки для дома и квартиры.

Зачем нужно реле контроля напряжения

Реле напряжения постоянно следит за уровнем сети и отключает нагрузку, если напряжение поднимается или падает за установленные пределы. Это защищает технику от перегорания при обрыве нуля, скачках и просадках, которые особенно часты в частном секторе и старых сетях. В отличие от стабилизатора, реле не выравнивает напряжение, а именно отключает питание в опасный момент и возвращает его с задержкой, когда сеть придёт в норму. Реле применяют для защиты всей квартиры через щит или отдельных мощных приборов.

Виды реле напряжения

Реле различаются способом установки и числом фаз, что определяет область применения.

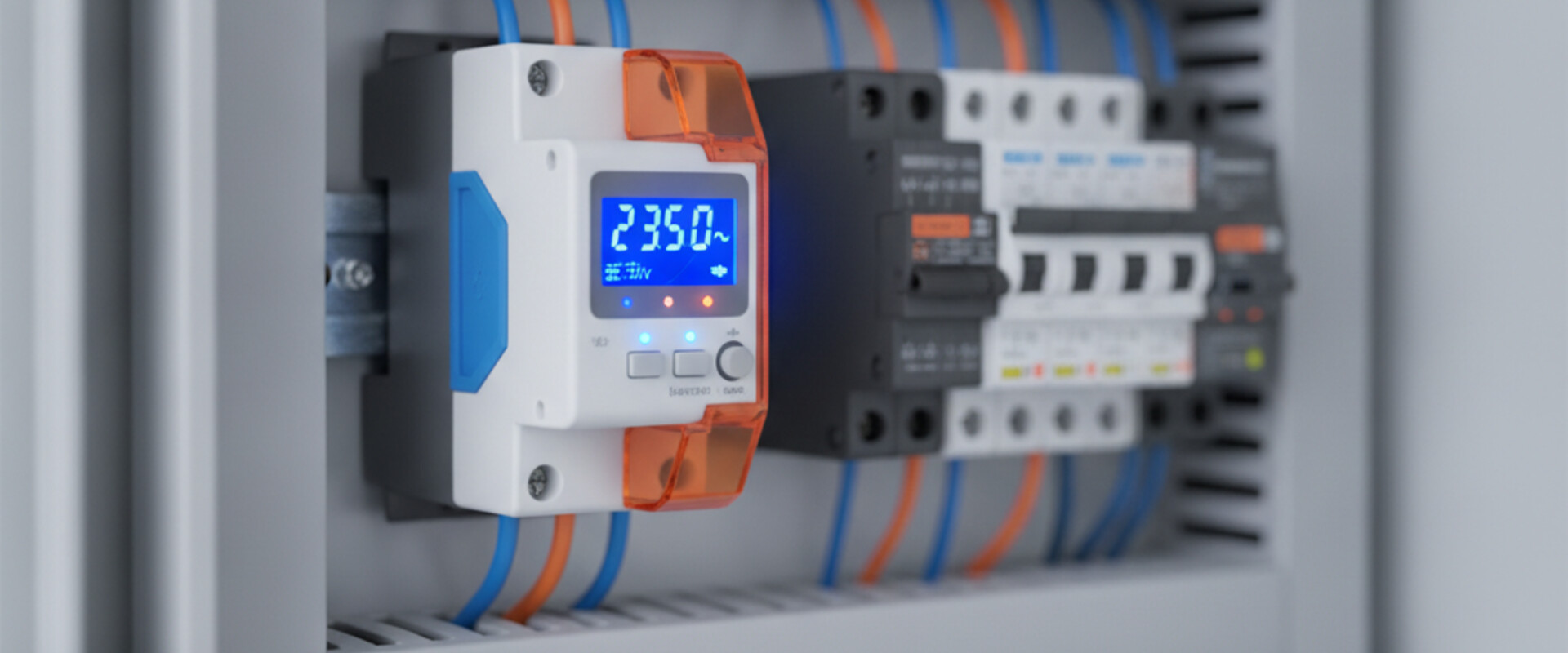

Модульные на DIN-рейку

Устанавливаются в распределительный щит рядом с автоматами и защищают всю квартиру или отдельные линии. Это основной вариант для стационарной защиты.

Розеточные и в виде переходника

Реле-розетка включается в обычную розетку, а прибор — в неё. Такой вариант удобен для защиты одного устройства — холодильника, котла или телевизора — без монтажа в щит.

Однофазные и трёхфазные

Для сети 220 В берут однофазное реле, для трёхфазного ввода 380 В — трёхфазное, которое контролирует все три фазы и защищает от перекоса.

Характеристики при выборе

Подбор реле строится на нескольких основных параметрах.

Номинальный ток

Ток реле выбирают по суммарной нагрузке с запасом: для защиты всей квартиры берут реле на 32–63 А, для отдельного прибора достаточно 16 А. Реле должно длительно пропускать рабочий ток без перегрева.

Пороги срабатывания

Реле позволяет задать верхний и нижний пороги напряжения, при которых отключается нагрузка. Обычно нижний порог ставят около 170–190 В, верхний — 240–250 В, в зависимости от техники.

Задержка включения

Задержка перед повторным включением (обычно 5–600 секунд) защищает компрессоры холодильников и кондиционеров от частых пусков и даёт сети стабилизироваться. Для холодильного оборудования выбирают увеличенную задержку, чтобы давление в контуре успело выровняться перед следующим запуском. Многие реле показывают текущее напряжение на дисплее — это удобно для контроля качества сети.

Реле напряжения или стабилизатор

Реле отключает технику в опасный момент, а стабилизатор поддерживает стабильные 220 В при постоянных отклонениях. В сложных сетях их часто применяют вместе: реле как аварийная защита, стабилизатор — для выравнивания.

Купить реле напряжения в Астане

В каталоге «Электромир» можно подобрать реле контроля напряжения, а также стабилизаторы напряжения и модульные автоматические выключатели для сборки надёжной защиты в щите. Консультанты «Электромир» помогут подобрать реле по току, порогам срабатывания и способу установки, с доставкой по Астане и всему Казахстану.

Часто задаваемые вопросы о реле напряжения

Чем реле напряжения отличается от стабилизатора?

Реле отключает технику при опасном напряжении, а стабилизатор выравнивает напряжение до 220 В при постоянных отклонениях сети.

Какой ток реле выбрать?

По суммарной нагрузке с запасом: для всей квартиры — 32–63 А, для отдельного прибора достаточно 16 А.

Какие пороги напряжения выставить?

Обычно нижний порог около 170–190 В, верхний — 240–250 В, в зависимости от чувствительности техники.

Зачем нужна задержка включения?

Она защищает компрессоры холодильников и кондиционеров от частых пусков и даёт сети стабилизироваться после аварии.

Нужно ли реле, если стоит стабилизатор?

В сложных сетях их применяют вместе: реле как аварийная защита от обрыва нуля, стабилизатор — для выравнивания напряжения.

Можно ли защитить реле только один прибор?

Да, для этого удобно реле-розетка: прибор включается через неё без монтажа в щит.
