Виды кабельных лотков: лестничный, листовой, проволочный — как выбрать
Виды кабельных лотков — лестничный, листовой и проволочный: чем отличаются, где применять и как выбрать по нагрузке и материалу.
Кабельные лотки — основа аккуратной и безопасной прокладки кабельных трасс на производстве, в торговых центрах, паркингах и жилых комплексах. От правильного выбора типа лотка зависят удобство монтажа, вентиляция кабеля и стоимость трассы. В этом руководстве специалисты «Электромир» разбирают виды кабельных лотков и объясняют, как выбрать подходящий под задачу.
Зачем нужны кабельные лотки
Лоток удерживает и защищает кабель на всей длине трассы, обеспечивает вентиляцию и отвод тепла, упрощает обслуживание и добавление новых линий. По сравнению с прокладкой кабеля в трубах или прямо по стене, лотковая трасса нагляднее, быстрее монтируется и легче масштабируется — поэтому её выбирают для больших и развивающихся объектов. Открытая укладка в лотке улучшает охлаждение силовых кабелей, что позволяет использовать их на полную токовую нагрузку, а доступ к трассе упрощает ревизию и ремонт. Всё это снижает эксплуатационные расходы на объекте.

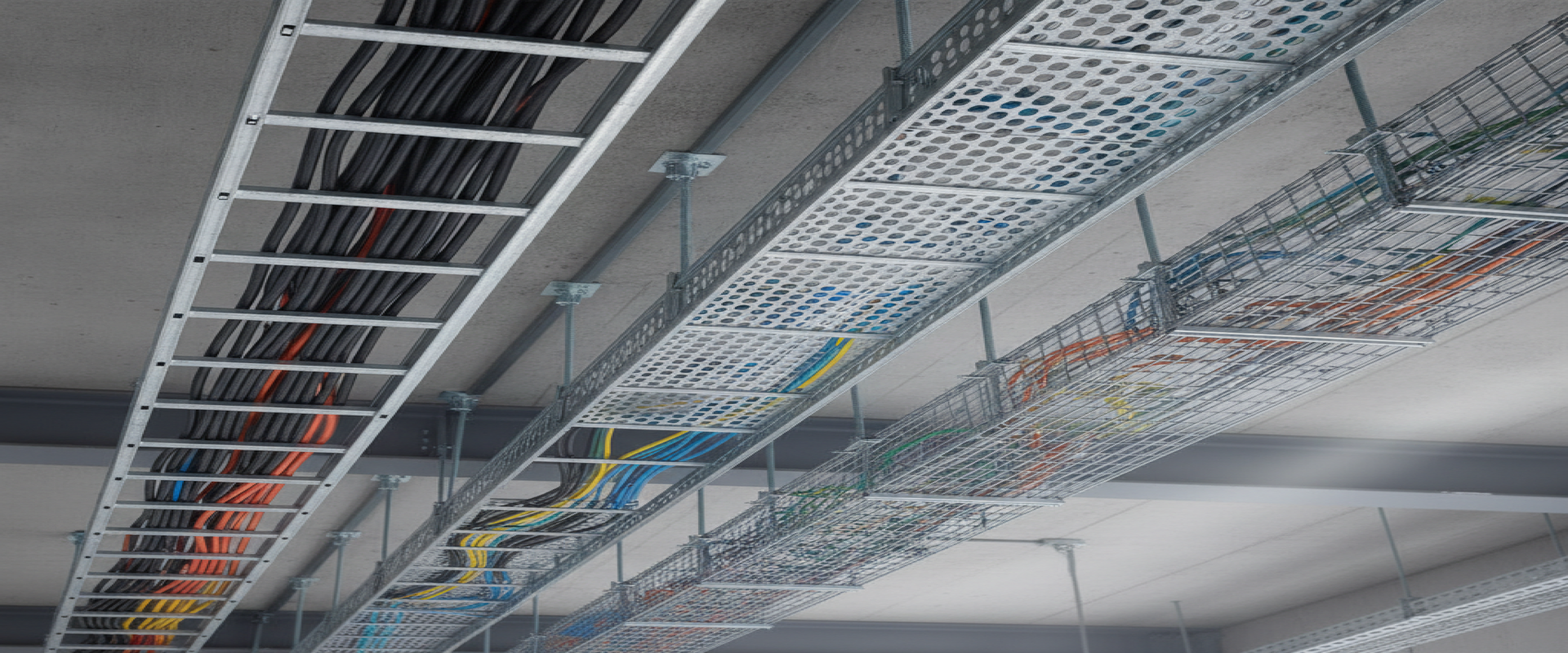

Основные виды кабельных лотков
Лотки различаются конструкцией дна и стенок, что определяет их назначение.
Лестничный лоток
Лестничный лоток состоит из двух боковин и поперечных перекладин, как лестница. Он лёгкий, хорошо вентилируется и выдерживает большой вес кабеля, поэтому его применяют на промышленных объектах и для тяжёлых силовых трасс.
Листовой (перфорированный) лоток
Листовой лоток имеет сплошное или перфорированное дно. Перфорация облегчает крепление кабеля и вентиляцию, а сплошное дно защищает от пыли. Это универсальный вариант для зданий, цехов и коммерческих помещений.
Проволочный лоток
Проволочный (сетчатый) лоток сварен из прутков и максимально лёгкий и вентилируемый. Он удобен для слаботочных и IT-сетей, серверных и офисов, где часто добавляют и переключают кабели.
Материалы и защитное покрытие
Долговечность лотка зависит от материала и покрытия.
Оцинкованная сталь
Большинство лотков изготавливают из стали с гальваническим или горячим цинкованием. Горячее цинкование устойчивее к коррозии и подходит для влажных и уличных условий.
Нержавеющая сталь и пластик
Для агрессивных сред применяют нержавеющие лотки, для лёгких слаботочных трасс — пластиковые. Материал выбирают под условия эксплуатации и требования пожарной безопасности.
Как выбрать кабельный лоток: таблица
| Тип лотка | Где применять | Особенность |
|---|---|---|
| Лестничный | Промышленность, силовые трассы | Большая нагрузка, вентиляция |
| Листовой | Здания, цехи, ТЦ | Универсальный, защита от пыли |
| Проволочный | IT, слаботочка, офисы | Лёгкий, гибкий монтаж |
Ширина, высота и нагрузка
Ширину и высоту лотка выбирают под количество и диаметр кабелей с запасом 20–30 %, а несущую способность — под общий вес заполнения и шаг опор. Не забудьте про крышки и аксессуары для завершённой трассы.
Купить кабельные лотки в Астане
В каталоге «Электромир» есть кабельные лотки всех типов — лестничные, листовые и проволочные, а также крышки и монтажные аксессуары. Консультанты помогут подобрать тип, размер и комплект под вашу трассу и оформят доставку по Астане и всему Казахстану.
Часто задаваемые вопросы о кабельных лотках
Какой лоток выбрать для силовых кабелей?
Для тяжёлых силовых трасс на производстве выбирают лестничный лоток — он выдерживает большой вес и хорошо вентилируется.
Чем отличается перфорированный лоток от лестничного?
Перфорированный (листовой) имеет дно с отверстиями и универсален для зданий, а лестничный — это боковины с перекладинами для тяжёлых силовых трасс.
Какой лоток подходит для слаботочных сетей?
Для IT и слаботочки удобен проволочный (сетчатый) лоток — он лёгкий, хорошо вентилируется и позволяет легко добавлять кабели.
Нужна ли крышка для кабельного лотка?
Крышка защищает кабель от пыли, влаги и механических повреждений; её ставят там, где важна защита трассы или этого требует проект.
Как рассчитать ширину лотка?
Ширину подбирают под суммарное сечение кабелей с запасом 20–30 % на добавление новых линий и удобство укладки.
Какой материал лотка выбрать для улицы?
Для улицы и влажных помещений выбирают лотки с горячим цинкованием или из нержавеющей стали — они устойчивы к коррозии.
