Заземление в частном доме: системы TN-C-S и TT, контур по ПУЭ

Заземление в частном доме — это не формальность, а защита жизни и техники от поражения током и перенапряжений. Неправильно сделанный или отсутствующий контур заземления делает УЗО и молниезащиту бесполезными. В этом руководстве специалисты «Электромир» объясняют, какие бывают системы заземления, как устроен контур и что нужно для монтажа по нормам ПУЭ и СТ РК.

Зачем нужно заземление в доме

Заземление отводит опасный ток на землю при пробое изоляции на корпус прибора, обеспечивает срабатывание защитной автоматики и снижает риск поражения человека. Вместе с УЗО заземление образует полноценную систему электробезопасности. Также контур заземления нужен для работы молниезащиты и стабилизаторов, защищающих технику от перенапряжений.

Системы заземления: TN-C-S и TT

Для частного дома чаще всего применяют две схемы.

Система TN-C-S

В системе TN-C-S нулевой проводник разделяется на рабочий (N) и защитный (PE) на вводе в дом, а PE соединяется с местным контуром заземления. Это распространённое решение при наличии качественной питающей линии; требует повторного заземления на вводе.

Система TT

В системе TT защитный проводник PE подключается только к собственному контуру заземления дома, независимо от питающей сети. TT применяют там, где состояние линии электропередачи вызывает сомнения; обязательное условие — установка УЗО.

Как устроен контур заземления

Контур — это заглублённые в грунт электроды, соединённые между собой и с домом.

Электроды и соединительная полоса

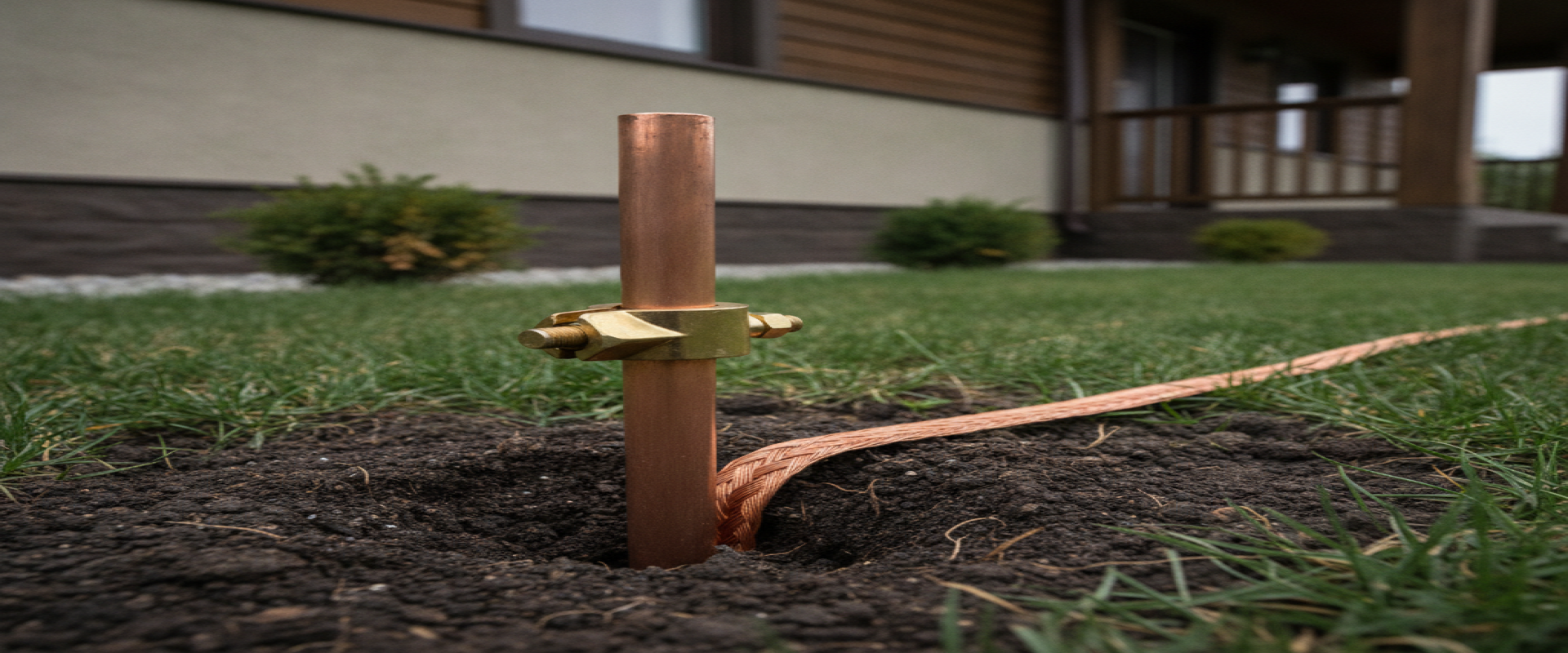

Классический контур — несколько вертикальных электродов (уголок, штырь или готовый модульный комплект) длиной 2–3 м, забитых в грунт и соединённых стальной полосой. Модульно-штыревые комплекты позволяют собрать глубинный электрод без сварки.

Заземляющий проводник и главная шина

От контура заземляющий проводник заводится в дом на главную заземляющую шину (ГЗШ), от которой PE расходится по розеткам и щиту. Сечение проводников выбирается по ПУЭ в зависимости от материала и способа прокладки.

Сопротивление контура

Нормируемый параметр — сопротивление растеканию тока: для бытовых сетей обычно не более 30 Ом, а с учётом молниезащиты — ниже. Оно зависит от количества и глубины электродов и типа грунта.

Что нужно для монтажа заземления: таблица

Частые ошибки при устройстве заземления

Нельзя объединять ноль и заземление после разделения, использовать в качестве заземлителя трубы газо- и водоснабжения, а также экономить на количестве электродов, не добившись нужного сопротивления. Все соединения в грунте должны быть защищены от коррозии, а контур — доступен для проверки. Монтаж лучше доверить квалифицированному электрику.

Купить комплект для заземления в Астане

В каталоге «Электромир» есть устройства заземления и молниезащиты, модульные комплекты, полоса, зажимы, а также УЗО для полноценной защиты. Консультанты помогут подобрать комплект под тип грунта и схему заземления и оформят доставку по Астане и всему Казахстану.

Часто задаваемые вопросы о заземлении

Какая система заземления лучше для частного дома?

Чаще применяют TN-C-S при качественной питающей линии и TT — когда состояние сети вызывает сомнения. В обоих случаях обязательна защита УЗО.

Какое сопротивление заземления считается нормой?

Для бытовых сетей — обычно не более 30 Ом, а с учётом молниезащиты требуется меньшее значение. Оно зависит от грунта, числа и глубины электродов.

Можно ли использовать трубы как заземление?

Нет. Использовать трубы водо- и газоснабжения в качестве заземлителя запрещено — нужен отдельный контур из электродов.

Сколько электродов нужно для контура заземления?

Обычно 3 и более вертикальных электрода, соединённых полосой, либо модульно-штыревой глубинный комплект. Точное количество определяется требуемым сопротивлением и типом грунта.

Нужно ли заземление, если стоит УЗО?

Да. УЗО и заземление дополняют друг друга: заземление отводит ток на корпус, а УЗО отключает линию при утечке. Максимальную защиту даёт их совместная работа.

Обязательно ли заземление в частном доме?

Да, по нормам ПУЭ заземление обязательно для безопасной эксплуатации электрооборудования и корректной работы защитной автоматики и молниезащиты.
